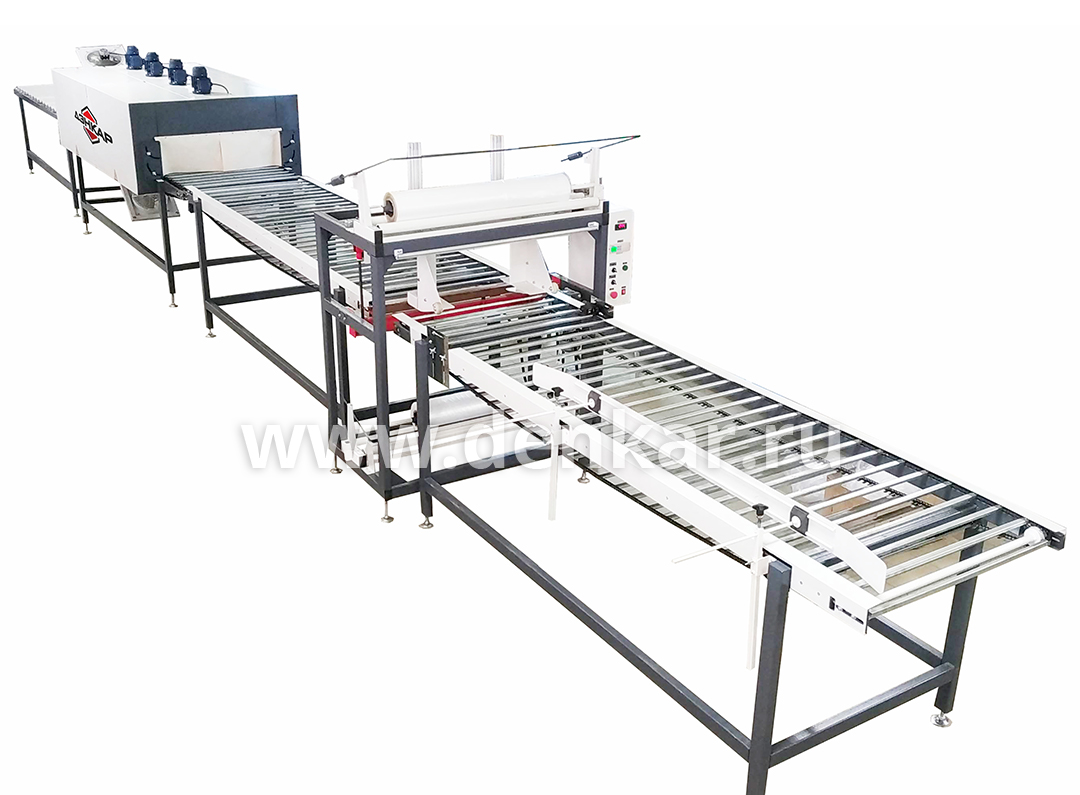

Упаковочная машина ТМ-7А М1

Видео обзор оборудования

Состав машины

  • Подающий транспортер
  • Термонож постоянного нагрева
  • Промежуточный транспортер
  • Термотоннель с тремя зонами внутреннего нагрева и обдува
  • Приемный рольганг

Тип машины

  • Автоматическая

Тип пленки

  • Полиэтилен (ПЭ)

Примеры упаковываемой продукции

Краткое описание

Термоупаковочная машина ТМ-7А М1 предназначена для автоматической упаковки длинномерных изделий, к числу которых относятся различного вида пиломатериалы: доска, двери, короба, и т.п. в термоусадочную полиэтиленовую пленку.

Стоимость: 1 490 000 руб.

  • Технические характеристики
Общие характеристики машины
Производительность линии, уп/час*
180
Размеры машины в сборе (ДхШхВ), мм
12000х1300х2200
Вес аппарата, кг
1145
Климатическое исполнение по ГОСТ 15150-69
УХЛ-4
Тип блока управления термокамеры/термонож
Раздельный
Габариты упаковываемой продукции (ДхШхВ), мм
3000х600х40
Характеристики подающего транспортера
Габаритные размеры (ДхШхВ), мм
3000х1100х900
Вес модуля, кг
150*
Скорость движения конвейера, м/мин
Регулируемая 3-8
Ширина трака, мм:
940
Потребляемая мощность, кВт:
0,3
Направляющие
Есть
Тип звена конвейерной ленты
Пластина
Материал изготовления траков на конвейера
Оцинковка
Расположение траков на цепи (1 через 3, все)
Все
Характеристики Термоножа
Исполнение
Модуль
Габаритные размеры (ДхШхВ), мм
700х1300х2200
Вес модуля, кг
300
Ход пневмоцилиндра ножа, мм
250
Давление воздуха в магистрали, Мпа (кг/см2)
0,4-0,6 (4-6)
Размеры рабочей части термоножа, мм
1000
Максимальная потребляемая мощность, кВт
1
Тип сварки
Постоянный
Количество нагревательных элементов (обрезка, сварка пленки)
1
Характеристики промежуточного транспортера
Габаритные размеры (ДхШхВ), мм
3000х1100х900
Вес модуля, кг
150
Скорость движения конвейера, м/мин
Регулируемая 3-8
Ширина трака, мм:
940
Потребляемая мощность, кВт:
0,3
Блок горизонтальной феновой запайки
Есть
Тип звена конвейерной ленты
Пластина
Материал изготовления траков на конвейера
Оцинковка
Расположение траков на цепи (1 через 3, все)
Все
Характеристики Термокамеры
Исполнение
модуль
Габаритные размеры (ДхШхВ), мм
3400х1300х1650
Максимальная потребляемая мощность, кВт
36,8
Параметры электропитания, В/Гц
380/50
Диапазон регулировки температуры нагрева, °С
20-220
Количество зон нагрева
3
Характеристики ТЭНов, кВт х шт
2х24
Размеры конвейера (ДхШ), мм
3500х940
Скорость движения конвейера, м/мин
Регулируемая 3-8
Расположение траков на цепи (1 через 3, все)
Все
Тип звена конвейерной ленты
Пластина
Рабочая нагрузка на конвейер не более, кг/м2
50
Длина камеры, мм
2500
Размеры проходного окна камеры (ШхВ), мм
900х250
Прикаточные ролики
Есть
Характеристики Приемного рольганга
Габаритные размеры (ДхШхВ), мм
3000х940х900
Вес нетто модуля, кг
150
Диаметр роликов, мм
50
Вентилятор охлаждения готовой продукции
Есть
Характеристики термоусадочной пленки
Тип термоусадочной пленки
(ПЭ) Полиэтилен
Тип намотки пленки
Полотно
Рекомендуемая максимальная ширина пленки, мм
950

Производитель оставляет за собой право вносить изменения в конструкцию и дизайн изделия, не ухудшающие его потребительских свойств.

* — Производительность линии зависит от габаритов продукции и скорости работы оператора.
